背景介绍

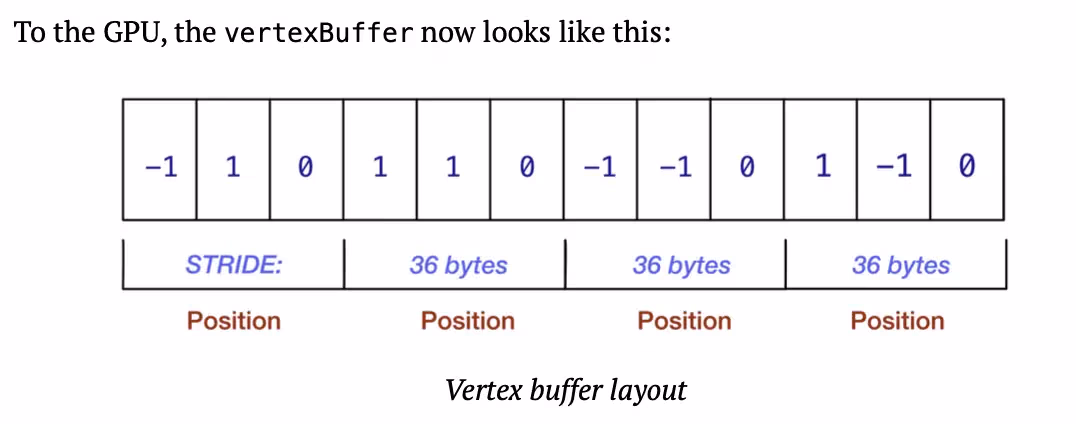

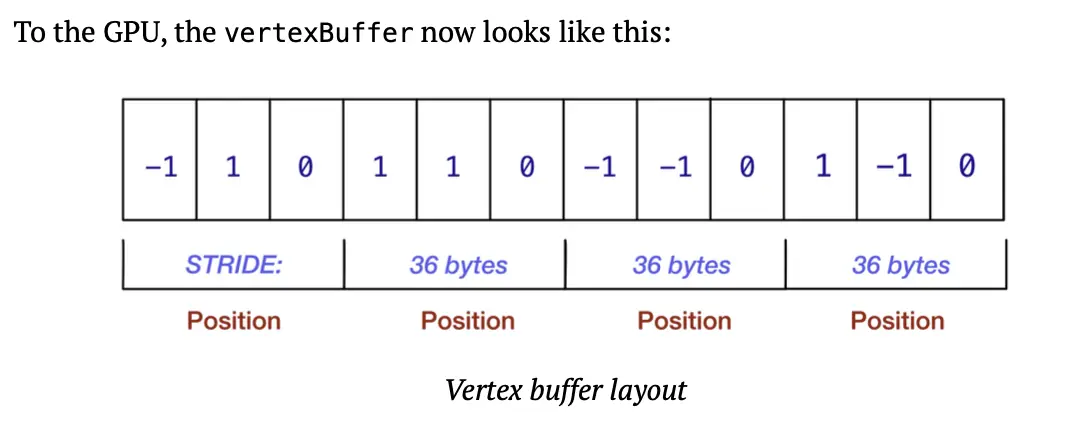

2024年学习《Metal.by.Tutorials.4th.2023.12》中有提到swift中的结构体实例的内存布局,我把这些整理了一下.

大小、步长和对齐(Size, Stride, Alignment)

Swift 结构体实例内存布局的基础知识

2018 年 3 月 12 日 ∙ Swift 内部原理 ∙ 作者：Greg Heo

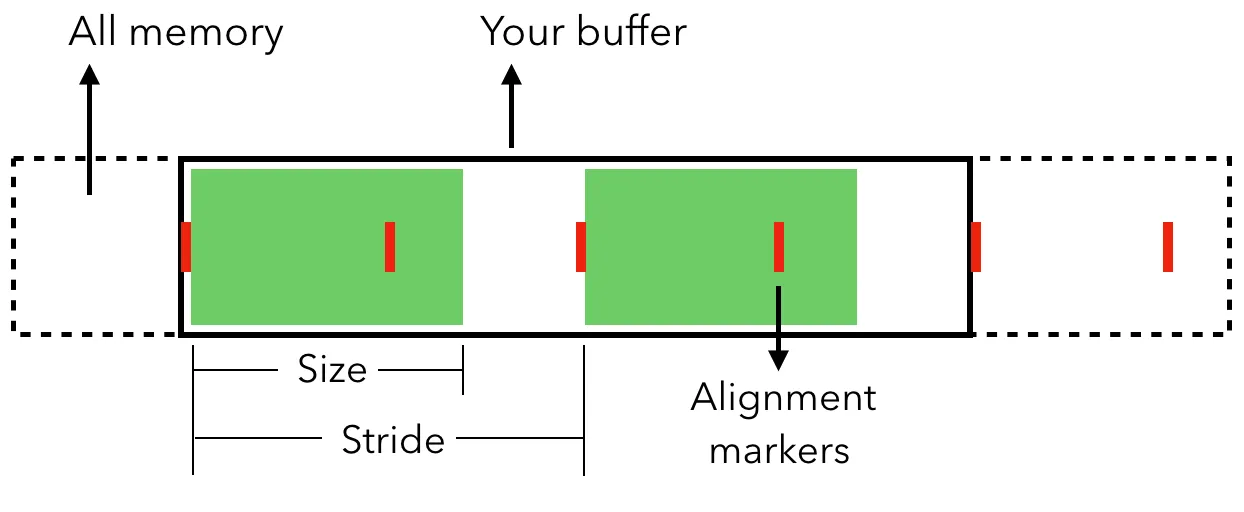

在内存中处理 Swift 类型时，需要考虑三个属性：大小（Size）、步长（Stride） 和 对齐（Alignment）。

大小(Size)

让我们以两个结构体的举例说明

1
2
3
4
5
6
7
8

struct Year {
  let year: Int
}

struct YearWithMonth {
  let year: Int
  let month: Int
}

我的直觉告诉我，YearWithMonth 的实例比 Year 的实例更大——它在内存中占用了更多的空间。但我们是科学家；我们如何用确凿的数据来验证直觉呢？

内存布局(Memory Layout)

我们可以使用 MemoryLayout 类型来检查我们的类型在内存中的一些属性。

要查找结构体的大小，可以使用 size 属性并结合泛型参数：

1

let size = MemoryLayout<Year>.size

如果你有一个类型的实例，可以使用 size(ofValue:) 静态函数：

1
2

let instance = Year(year: 1984)
let size = MemoryLayout.size(ofValue: instance)

在这两种情况下，大小都被报告为 8 字节。

不出所料，我们的结构体 YearWithMonth 的大小是 16 字节。

回到大小

结构体的大小似乎非常直观——计算每个属性大小的总和。对于这样的结构体：

1
2
3
4

struct Puppy {
  let age: Int
  let isTrained: Bool
}

结构体的大小应该与其属性的大小相匹配：

1
2
3
4
5

MemoryLayout<Int>.size + MemoryLayout<Bool>.size
// returns 9, from 8 + 1

MemoryLayout<Puppy>.size
// returns 9

看起来没问题！[旁白：真的没问题吗？😈]

步长（Stride）

当你在处理单个缓冲区（例如数组）中的多个实例时，类型的步长就变得非常重要。

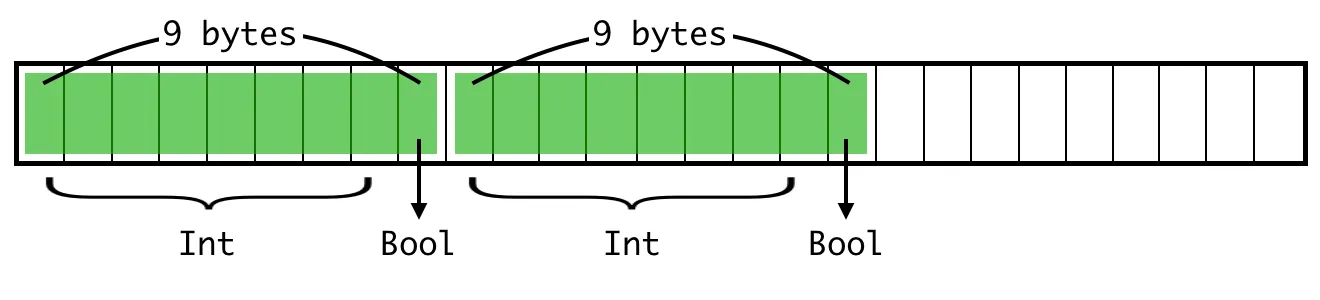

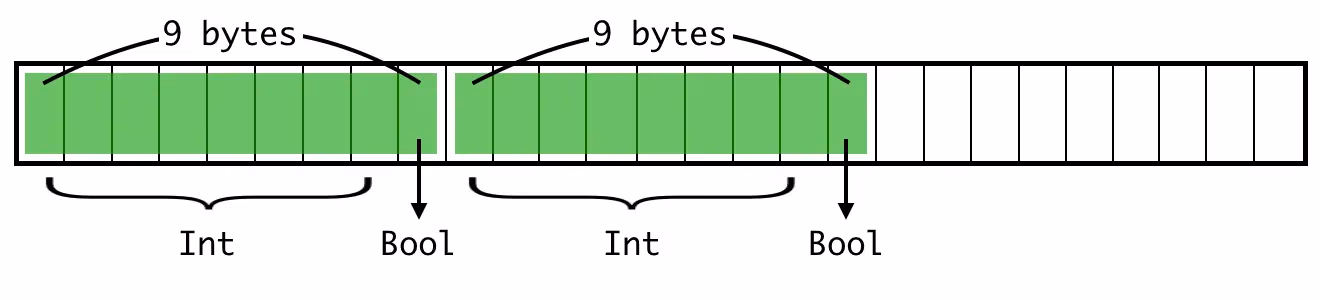

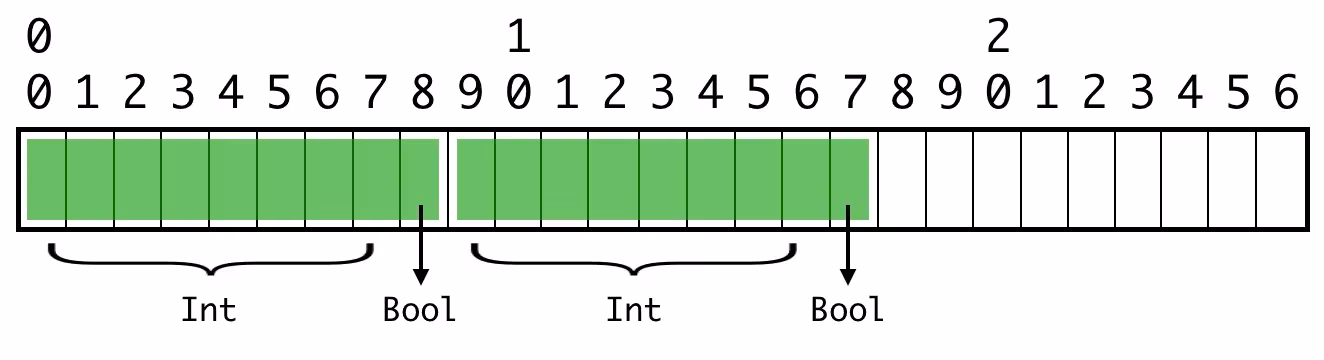

如果我们有一个连续的小狗数组，每只小狗的大小为 9 字节，那么它在内存中会是什么样子呢？

事实证明，并非如此。❌

步长 Stride决定了两个元素之间的距离，它通常大于或等于大小。

1
2
3
4
5

MemoryLayout<Puppy>.size
// returns 9

MemoryLayout<Puppy>.stride
// returns 16

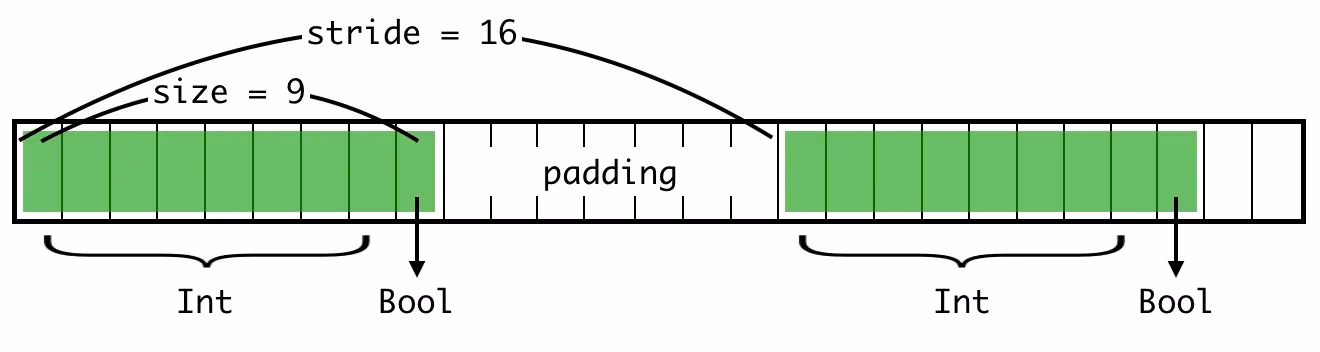

因此，实际的布局看起来是这样的：

也就是说，如果你有一个指向第一个元素的字节指针，并希望移动到第二个元素，步长就是你需要将指针前进的字节距离。

为什么大小和步长会不同？这就引出了内存布局的最后一个神奇数字。

对齐（Alignment）

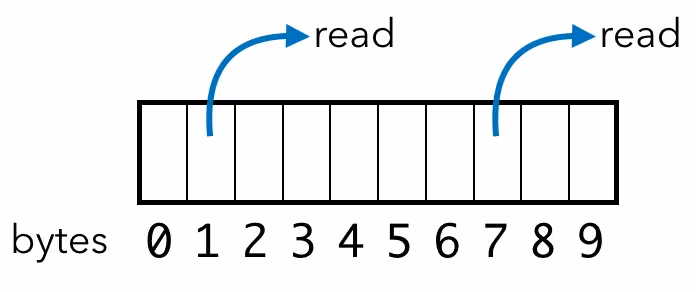

想象一下，计算机一次获取 8 位（即 1 字节）的内存。无论是获取第 1 个字节还是第 7 个字节，所需的时间是相同的。

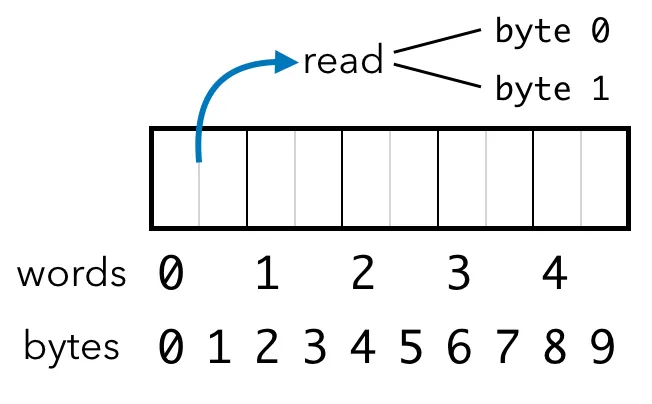

然后你升级到了一台 16 位计算机，它以 16 位的字（word）为单位访问数据。你仍然有一些旧的软件希望以字节为单位访问数据，但想象一下这里可能发生的魔法：如果软件请求字节 0 和字节 1，计算机现在可以一次性访问字 0，然后将 16 位的结果拆分。

在这种理想情况下，字节级的内存访问速度提高了一倍！🎉

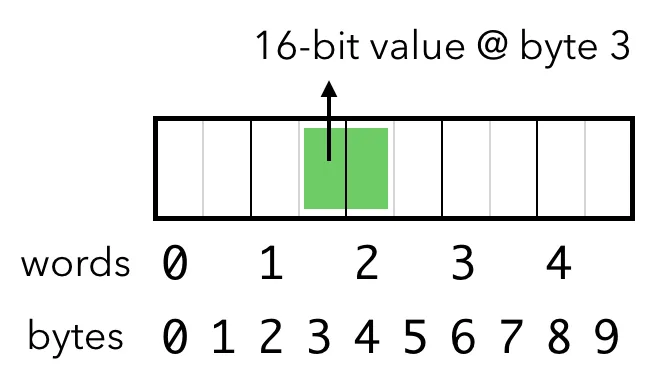

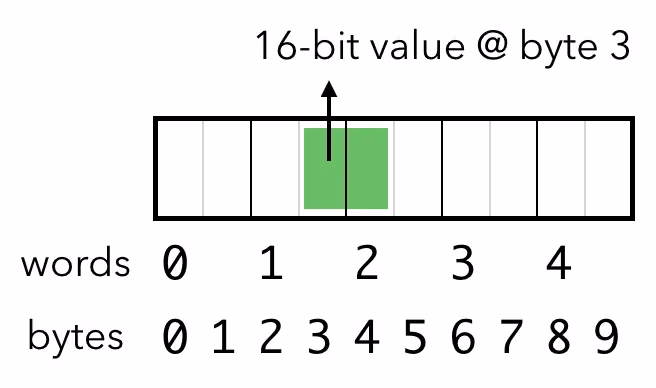

现在假设一个不守规矩的程序像这样放入一个 16 位的值：

然后你要求计算机从字节位置 3 读取 16 位的字（word）。问题在于，这个值是对齐不当的。为了读取它，计算机需要读取位置 1 的字，将其切半，再读取位置 2 的字，将其切半，然后将两半拼接在一起。这意味着访问一个 16 位的值需要两次独立的 16 位内存读取——比应有的速度慢了两倍！😭

在某些系统中，未对齐的访问不仅仅是慢的问题——它完全不被允许，并会导致程序崩溃。

简单的 Swift 类型

在 Swift 中，简单类型（如 Int 和 Double）的对齐值与其大小相同。一个 32 位（4 字节）的整数大小为 4 字节，并且需要对齐到 4 字节。

1
2
3
4
5
6

MemoryLayout<Int32>.size
// returns 4
MemoryLayout<Int32>.alignment
// returns 4
MemoryLayout<Int32>.stride
// returns 4

步长也是 4，这意味着在连续缓冲区中，值之间相隔 4 字节。不需要填充。

复合类型 (Compound Types)

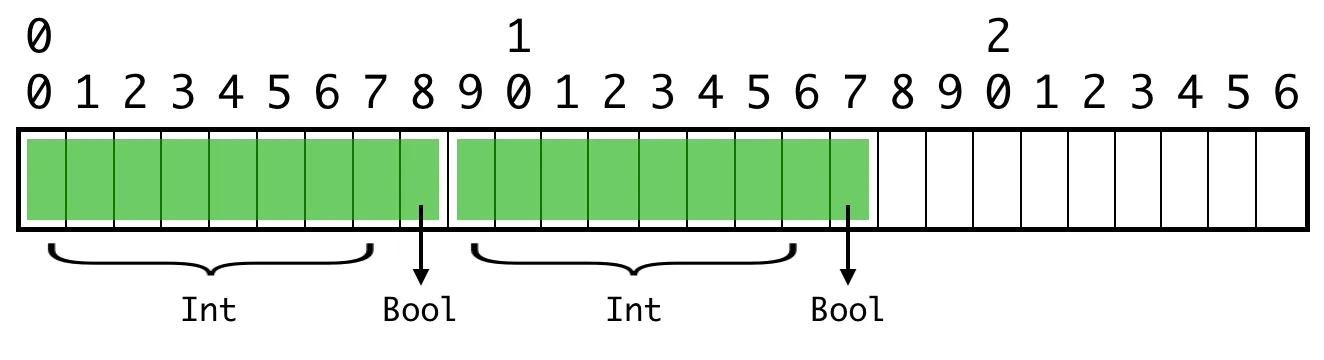

现在回到我们的 Puppy 结构体，它有一个 Int 和一个 Bool 属性。再次考虑值在缓冲区中紧挨在一起的情况：

Bool 值的位置没有问题，因为它们的对齐值为 1 (alignment=1)。但第二个整数是对齐不当的。它是一个 64 位（8 字节）的值，对齐值为 8(alignment=8)，而它的字节位置不是 8 的倍数。❌

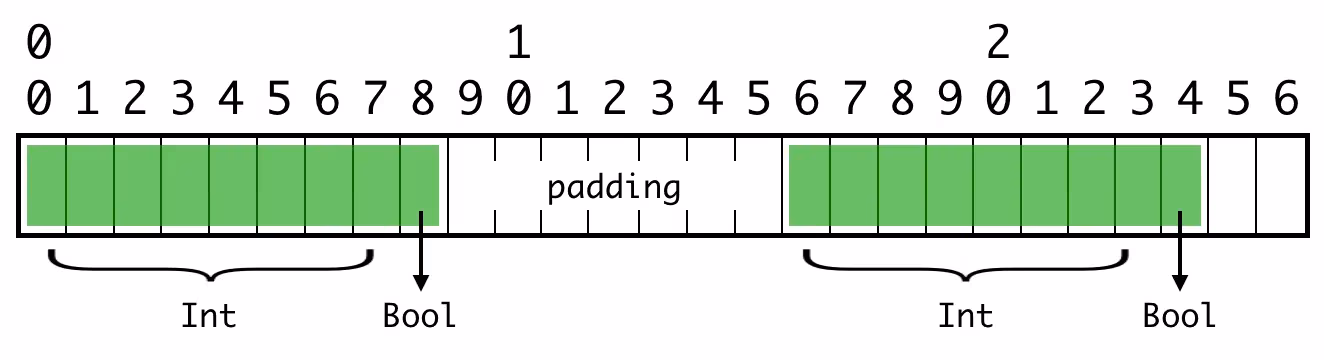

记住，这种类型的步长是 16，这意味着缓冲区实际上看起来是这样的：

我们保留了结构体内所有值的对齐要求：第二个整数位于字节 16，这是 8 的倍数。

这就是为什么结构体的步长可以大于其大小：为了添加足够的填充以满足对齐要求。

计算对齐

那么，在我们这段旅程的结尾，Puppy 结构体类型的对齐值是多少呢？

1
2

MemoryLayout<Puppy>.alignment
// returns 8

结构体类型的对齐值是其所有属性中最大的对齐值。在 Int 和 Bool 之间，Int 的对齐值更大，为 8，因此结构体使用它。

然后，步长是大小向上取整到对齐值的下一个倍数。在我们的例子中：

• 大小是 9
• 9 不是 8 的倍数
• 9 之后的下一个 8 的倍数是 16
• 因此，步长是 16

最后一个复杂点

考虑我们最初的 Puppy，并将其与 AlternatePuppy 进行对比：

1
2
3
4
5
6
7
8
9
10

struct Puppy {
  let age: Int
  let isTrained: Bool
} // Int, Bool

struct AlternatePuppy {
  let isTrained: Bool
  let age: Int
} // Bool, Int

AlternatePuppy 结构体的对齐值仍然是 8，步长仍然是 16，但：

1
2

MemoryLayout<AlternatePuppy>.size
// returns 16

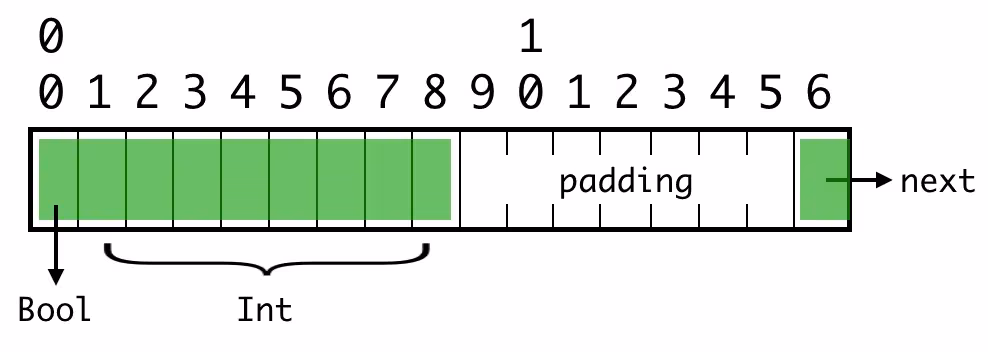

什么？！我们只是改变了属性的顺序。为什么现在大小不一样了？它应该仍然是9，不是吗？一个布尔值后面跟着一个整数，就像这样：

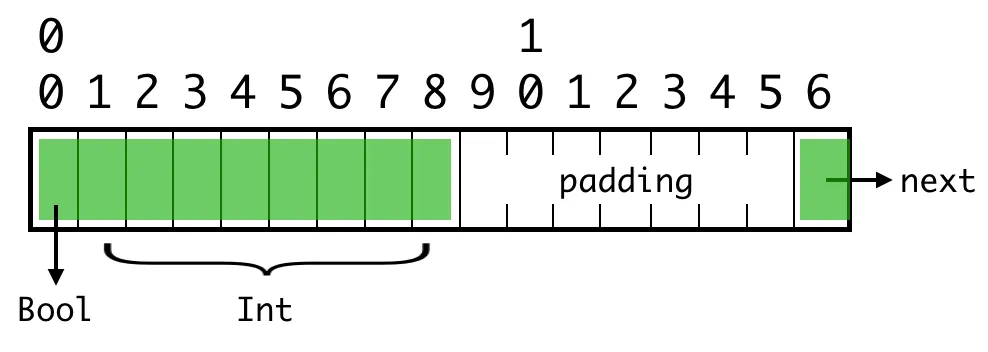

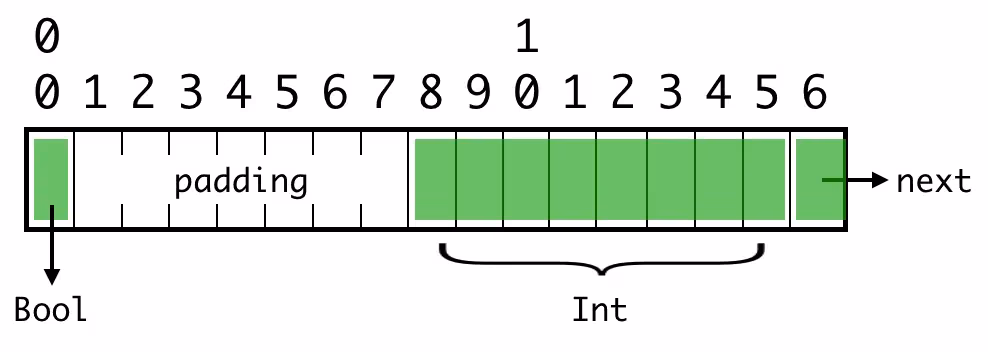

也许你看到了问题所在：8字节的整数不再对齐了！它在内存中实际看起来是这样的：

结构体本身必须对齐，结构体内部的属性也必须保持对齐。填充字节会插入到元素之间，整个结构体的大小也会随之扩展。

在这种情况下，步长（stride）仍然是16，因此从Puppy到AlternatePuppy的实际变化是填充字节的位置。那么这些结构体呢？

1
2
3
4
5
6
7
8
9
10
11

struct CertifiedPuppy1 {
  let age: Int
  let isTrained: Bool
  let isCertified: Bool
} // Int, Bool, Bool

struct CertifiedPuppy2 {
  let isTrained: Bool
  let age: Int
  let isCertified: Bool
} // Bool, Int, Bool

这两个结构体的大小（size）、步长（stride）和对齐方式（alignment）分别是多少呢？🤔（提示）

关于闭合大括号

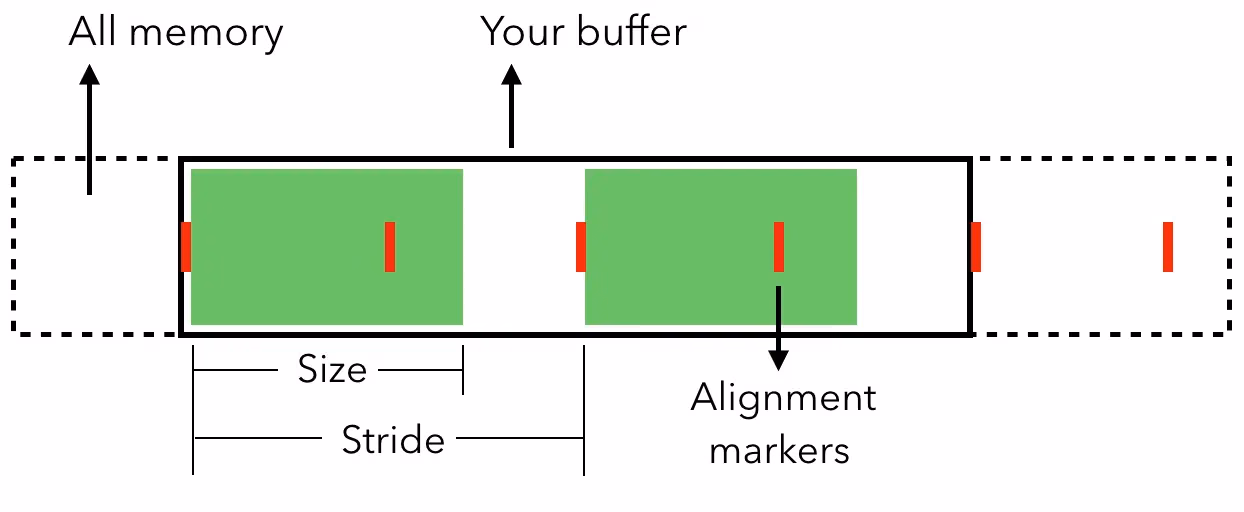

假设你有一个UnsafeRawPointer（在C语言中相当于void *）。你知道它指向的类型。那么，大小（size）、步长（stride）和对齐方式（alignment）在其中扮演什么角色呢？

• 大小（Size）：是从指针读取以获取所有数据所需的字节数。
• 步长（Stride）：是向前移动以到达缓冲区中下一个项目的字节数。
• 对齐方式（Alignment）：是每个实例必须位于的“能被整除的”数字。如果你正在分配内存以复制数据，你需要指定正确的对齐方式（例如：allocate(byteCount: 100, alignment: 4)）。

对于我们大多数人来说，大多数时候，我们处理的都是高级集合，比如数组和集合，不需要考虑底层的内存布局。

在其他情况下，你可能需要在平台上使用低级API，或者与C代码进行互操作。如果你有一个Swift结构体数组，并且需要让C代码读取它（或者反过来），那么你就需要担心分配具有正确对齐方式的缓冲区，确保结构体内部的填充字节对齐，以及确保你有正确的步长值，以便正确解释数据。

正如我们所见，即使是计算大小，也没有看起来那么简单——每个属性的大小和对齐方式之间存在相互作用，这决定了结构体的整体大小。因此，理解这三者意味着你正在成为内存管理的高手。

对深入了解感兴趣吗？

• Wikipedia 上的 “Data structure alignment”
• Swift 文档中的 “Type Layout” 文章，解释了如何计算结构体的大小（size）、步长（stride）和对齐方式（alignment）。
• LLVM 中的 getAlignOf 源码
• Swift 的 UnsafeMutableRawPointer.allocate(byteCount:alignment:)，带有大小和对齐参数

总结

在学习Metal开始的时候要使用swift类型操作内存,对swift中的类型内存布局和对齐了解不是很清楚,整理了这篇文章 希望对你有所帮助

原文地址The basics on the memory layout of Swift struct instances.
